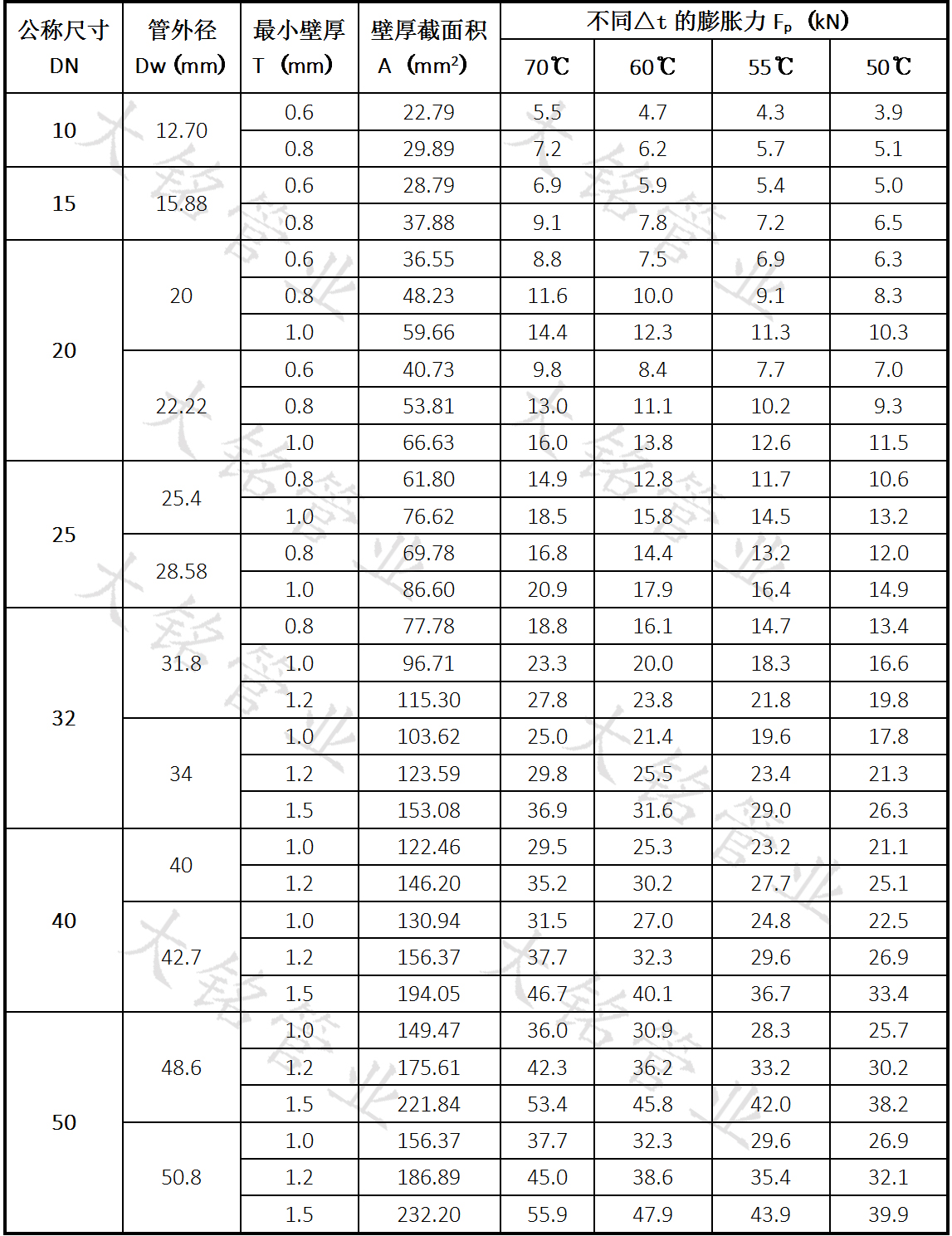

當采用固定支架限制管道變形時，江蘇衛生級不銹鋼熱水管道的固定支架應按其支撐力大于因溫度變化引起的膨脹力設置。管道膨脹力按下式計算，具體見表：

F_P=σ_R·A

σ_R=α·?t·E·10^-3

　　式中F_P—衛生級不銹鋼熱水管道的膨脹力（N）；

　　　　σ_R—衛生級不銹鋼熱水管道熱應力（N/mm²）；

　　　　A—衛生級不銹鋼熱水管道的壁厚截面面積（mm²）；

　　　　α—衛生級不銹鋼熱水管道的線膨脹系數，按S30408材料，取0.0172mm/（m·℃）

　　　　?t—衛生級不銹鋼熱水管道使用溫度與環境溫度的差值（℃）；

　　　　E—衛生級不銹鋼熱水管道材料的彈性模量，取2.0×10⁵N/mm2（20℃）。E值在使用熱水溫度范圍內其值變化不大。
